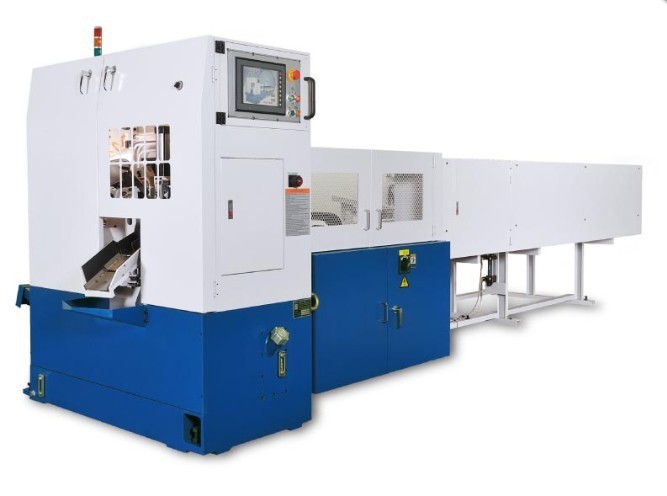

合諾高端圓鋸機特色說明:配備齒輪間隙消除裝置的重型齒輪箱，變頻控制無段變速，自動鋸片保護精確送料、動態切削全伺服驅動，集中供料、自動排屑、多種鋸片冷卻方式主夾鉗水平、垂直雙夾緊,HSS、TCT泛用型;外形尺寸:6450X1780X1750(mm)，全自動數控型，最大鋸切直徑為70mm。
|
產品規格: |
|
機型 |
|
|
|
鋸切能力 |
|
TCT超硬鎢鋼圓鋸片/ HSS高速鋼圓鋸片 |
|
棒材 |
mm |
●10 ~ 70 (Ø8~10 特別) |
|
角材 |
mm |
■10 ~ 57 |
|
長方形 |
mm |
▃▃10~57 |
|
圓管 |
mm |
○10 ~ 70 (Ø8~10 特別) |
|
方管 |
mm |
□10~ 57 |
|
先端切斷長度最大 |
mm |
8 ~ 80 |
|
尾端殘材長度 |
mm |
60~(60+ π 切斷長度) |
|
送料長度 |
mm |
5 ~ 800(單次) |
|
手積排列料架承載 |
kg |
2500 |
|
材料長度 |
mm |
2000 ~ 6000 |
|
置料寬度 |
mm |
950 |
|
機械規格 |
|
|
|
使用TCT 超硬鎢鋼圓鋸片 |
|
Ø250~Ø285 x t2.0 |
|
銷孔+孔徑 |
mm |
2 x Ø11 x PCD63 x Ø32 |
|
使用TIP 鋁鎢鋼圓鋸片 |
mm |
-- |
|
銷孔+孔徑 |
mm |
-- |
|
使用HSS 高速鋼圓鋸片 |
mm |
Ø250~Ø285 / t2.0~t2.5 |
|
主軸馬達 |
kw |
7.5 kw x 4P (10HP x 4P) |
|
主軸轉速 |
rpm |
17 ~ 200 rpm. |
|
變頻器 |
kw |
7.5kw / 10HP |
|
油壓馬達 |
kw |
2.2kw (3HP x 4P ) |
|
油壓壓力 |
mpa |
7mpa 70kg/cm2 |
|
油壓油容量 |
? |
約100 |
|
氣壓壓力 |
mpa |
0.4 ~ 0.6 mpa 4 ~ 6kg/cm2 |
|
定寸送料方式 |
|
AC 伺服馬達 + 精密滾珠螺桿 |
|
機頭驅動方式 |
|
AC 伺服馬達 +滾珠螺桿驅動進給切斷 |
|
送料夾鉗 |
|
平行油壓式 |
|
主夾鉗 |
|
平行油壓式 / 上壓油壓式各一組 |
|
機械尺寸與重量 |
|
|
|
尺寸 |
mm |
6650 x 1450 x 1560 |
|
重量 (機臺+料架) |
Kg |
2500 |
|
